Zastosowanie:
Sikaflex®-527 AT nadaje się do uszczelniania, uszczelniania szwów, zwykłego klejenia, a także do redukcji drgań i tłumienia dźwięku w naprawach powypadkowych i budowie karoserii. Dobrze przylega do większości materiałów powszechnie stosowanych w warsztatach samochodowych, np. podkłady na metale i powłoki malarskie, metale, malowane i niemalowane tworzywa sztuczne. Należy zasięgnąć porady producenta i wykonać testy na oryginalnych podłożach przed użyciem Sikaflex®-527 AT na materiałach podatnych na pękanie naprężeniowe.
Ten produkt jest przeznaczony tylko dla doświadczonych profesjonalnych użytkowników. Należy przeprowadzić testy dla rzeczywistych podłoży i warunków, aby zapewnić przyczepność i zgodność materiałów.
Zalety produktu:
- Szybkie utwardzanie
- Doskonałe właściwości użytkowe
- Możliwość malowania farbami na bazie wodnej
- Dobra przyczepność do wielu podłoży bez konieczności stosowania primera
- Odporny na starzenie i warunki pogodowe
- Słaby zapach
- Nie powoduje korozji
- Wolny od rozpuszczalników i izocyjanianów
- Nie zawiera silikonów i PVC
Metoda aplikacji:
Powierzchnie muszą być czyste, suche i wolne od tłuszczu, oleju, pyłu i zanieczyszczeń. Sposób przygotowania powierzchni zależy od specyfiki podłoży i ma zasadnicze znaczenie dla osiągnięcia długotrwałości połączenia. Sugestie dotyczące sposobu przygotowania powierzchni można znaleźć w aktualnym Przewodniku Przygotowania Powierzchni. Należy mieć na uwadze że sugestie te bazują na dotychczasowym doświadczeniu i muszą być w każdym przypadku sprawdzone na aktualnie używanych podłożach.
Aplikacja:
Sikaflex®-527 AT może być nakładany w temperaturze pomiędzy 5 °C a 40 °C jednak należy mieć na uwadze zmiany w reaktywności i właściwościach aplikacyjnych. Optymalna temperatura podłoża i kleju zawiera się pomiędzy 15 °C a 25 °C.
Sikaflex®-527 AT może być nakładany za pomocą ręcznych, pneumatycznych lub elektrycznych pistoletów tłokowych
Wygładzenie i wykończenie:
Wygładzanie musi być wykonane przed upływem czasu naskórkowania uszczelniacza. Rekomendowane jest użycie do wygładzania środka Sika® Tooling Agent N. Inne środki wygładzające muszą być uprzednio przetestowane pod kątem przydatności i kompatybilności.
Usuwanie:
Nieutwardzony Sikaflex®-527 AT można usunąć z narzędzi i sprzętu za pomocą Sika® Remover-208 lub innego odpowiedniego rozpuszczalnika. Po utwardzeniu materiał można usunąć tylko mechanicznie. Ręce i odsłoniętą skórę należy natychmiast umyć za pomocą ręczników do rąk, takich jak Sika® Cleaner-350H lub odpowiedniego przemysłowego środka do czyszczenia rąk, i wody. Nie używać rozpuszczalników na skórę.
Malowanie:
Sikaflex®-527 AT najlepiej malować w czasie formowania się naskórka. Jeśli proces malowania ma miejsce po tym, jak uszczelniacz zbuduje skórę, można polepszyć przyczepność przez obróbkę powierzchni spoiny preparatem Sika®Aktivator-100 lub Sika®Aktivator-205 przed procesem malowania. Jeśli farba wymaga procesu wygrzewania (> 80 ° C), najlepsze rezultaty uzyskuje się, pozwalając uszczelniaczowi najpierw w pełni się utwardzić. Wszystkie farby muszą być przetestowane przez przeprowadzenie wstępnych prób w warunkach produkcyjnych.
Elastyczność farb jest zwykle niższa niż uszczelniacza. Może to prowadzić do pękania farby w obszarze złącza.
Informacje o produkcie:
| BAZA CHEMICZNA |
|
Polimer zakończony silanem
|
| Kolor (CQP001-1) |
|
Biały, czarny, jasnoszary
|
| Mechanizm utwardzania |
|
Utwardzanie wilgocią z powietrza
|
| Gęstość (nieutwardzony) |
(zależna od koloru)
|
1.4 kg/l
|
| Stabilność (non-sag) |
|
Dobra
|
| Temperatura aplikacji |
otoczenia
|
5 ─ 40 °C
|
| Czas naskórkowania (CQP019-1) |
|
40 minut A
|
| Szybkość utwardzania (CQP049-1) |
|
(patrz wykres)
|
| Skurcz (CQP014-1) |
|
3 %
|
| Twardość Shore'a A (CQP023-1 / ISO 7619-1) |
|
40
|
| Wytrzymałość na rozciąganie (CQP036-1 / ISO 527) |
|
1.5 MPa
|
| Wydłużenie przy zerwaniu (CQP036-1 / ISO 37) |
|
400 %
|
| Odporność na propagację rozdarcia (CQP045-1 / ISO 34) |
|
6 N/mm
|
| Temperatura użytkowa (CQP513-1) |
4 godziny
1 godzina
|
-50 ─ 80 °C
120 °C
160 °C
|
| Czas składowania (CQP081-1) |
kartusz
unipack
beczka
|
15 miesięcy B
12 miesięcy B
9 miesięcy B
|
|
CQP = Corporate Quality Procedure
|
A) 23 °C / 50 % w.w.
|
B) składowanie poniżej 25 °C
|
Mechanizm utwardzania:

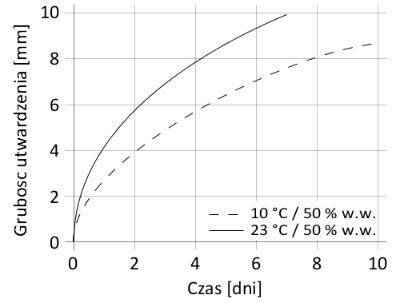

Sikaflex®-527 AT utwardza się w reakcji z wilgocią atmosferyczną. W niskich temperaturach zawartość wody w powietrzu jest generalnie niższa i proces utwardzania nieco zwalnia (patrz wykres).
Odporność chemiczna:
Sikaflex®-527 AT jest generalnie odporny na zwykłą wodę, wodę morską, rozcieńczone kwasy i rozcieńczone roztwory alkaliczne; czasowo odporny na paliwa, oleje mineralne, tłuszcze i oleje roślinne i zwierzęce; nieodporny na kwasy organiczne, alkohol glikolowy, stężone kwasy mineralne oraz żrące roztwory alkaliczne i rozpuszczalniki.
UWAGA: Produkt przeznaczony wyłącznie do użytku profesjonalnego. Przechowywać w miejscu niedostępnym dla dzieci. Stosować zgodnie z instrukcją producenta. W przypadku wystąpienia objawów niepożądanych – skontaktować się z lekarzem.
Szczegółowe informacje o bezpieczeństwie zawarte są w dokumentach TDS oraz MSDS dostępnych na stronie producenta.
Numer partii: znajduje się na opakowaniu. / Produkt może pochodzić z różnych partii produkcyjnych.
Producent:
Sika Poland Sp. z o.o.
ul. Karczunkowska 89
02-871 Warszawa
E-mail: sika.poland@pl.sika.com
Tel.: (0-22) 27-28-700
