Zastosowanie:
SikaPower®-4720 może być używany do łączenia paneli i elementów narażonych na wysokie obciążenia dynamiczne, takie jak poszycie drzwi, tylne panele nadwozia, poszycie dachu lub ćwiartki. W przypadku elementów stanowiących konstrukcję nadwozia może być używany tylko w połączeniu ze zgrzeinami punktowymi lub nitami, zgodnie z zaleceniami producenta pojazdu. Najczęściej klejonymi podłożami są metale, w szczególności aluminium (w tym anodowane i walcowane), stal walcowana na zimno i podłoża GRP. Blachy montowane przy użyciu SikaPower®-4720 mogą być dodatkowo zgrzewane punktowo (o ile klej nie jest jeszcze utwardzony). Ten produkt jest przeznaczony tylko dla doświadczonych profesjonalnych użytkowników. Należy przeprowadzić testy dla rzeczywistych podłoży i warunków, aby zapewnić przyczepność i zgodność materiałów.
Zalety produktu:
- Wysoka przyczepność
- Dobra przyczepność do szerokiej gamy podłoży bez podkładu
- Długi czas otwarty
- Szybkoutwardzalny
- Nie ścieka i nie skapuje
- Może być zgrzewany punktowo (nieutwardzony)
- Zaprojektowany dla optymalnej grubości warstwy kleju
- Przyspieszone utwardzanie za pomocą ciepła
- Słaby zapach
- Doskonała ochrona przed korozją
- Bez rozpuszczalników
Przygotowanie powierzchni:
Przeszlifować powierzchnie do gołego metalu, oczyścić i odtłuścić acetonem lub heptanem. Dodatkowa obróbka powierzchni zależy od specyfiki podłoży i procesu produkcyjnego.
Aplikacja:
SikaPower®-4720 jest nakładany z kartuszy typu 2 in 1 uTAH za pomocą odpowiednich pistoletów tłokowych. Aby uzyskać właściwe mieszanie, wymagany jest mikser quadro MGQ 10-19D. W niskich temperaturach (10 ° C) kartusz należy rozgrzać przed aplikacją, aby zwiększyć prędkość wytłaczania.
Rozpoczynając pracę należy wycisnąć klej bez miksera by wyrównać poziomy wypływu, a następnie zamocować mikser i wycisnąć kilkucentymetrową ścieżkę mieszaniny, którą należy odrzucić.W celu ochrony przed korozją, należy nałożyć i rozprowadzić klej cienką warstwą na oba klejone podłoża, pokrywając wszystkie szlifowane obszary. Na jednej z powierzchni nałożyć ścieżkę kleju 5 mm od krawędzi by ograniczyć wypływ materiału (z wyjątkiem miejsc przeznaczonych do spawania).Złożyć elementy i chwycić klamrami, w pierwszej kolejności w narożach. Jeśli konieczne, usztywnić nitami lub zgrzewami punktowymi lub założyć klamry ustalające co 10 cm. Jednostronna aplikacja zredukuje czas otwarty i końcową wytrzymałość do 50% i może osłabić ochronę przeciwkorozyjną.
Szczegółowy opis obsługi kartusza i miksera, a także procesu aplikacji znajduje się w Przewodniku "Panel Replacement Guide", dostępnym za pośrednictwem Działu Technicznego Sika Industry.
SikaPower®-4720 można nakładać w temperaturze od 10 ° C do 30 ° C. Klejone podłoża i sprzęt muszą być utrzymywane w tym samym zakresie temperatur.
Utwardzenie:
SikaPower®-4720 utwardza się w temperaturze pokojowej. Szybkość utwardzania zależy od temperatury. Podwyższenie temperatury o 10 ° C spowoduje mniej więcej podwojenie prędkości utwardzania i skrócenie czasu otwartego o 50%. Szybkość utwardzania można przyspieszyć temperaturą (maks. 85 ° C) za pomocą promienników podczerwieni lub pieców.
Usuwanie:
Nieutwardzony SikaPower®-4720 można usunąć z narzędzi i sprzętu za pomocą Sika® Remover-208 lub innego odpowiedniego rozpuszczalnika. Po utwardzeniu materiał można usunąć tylko mechanicznie. Ręce i odsłoniętą skórę należy natychmiast umyć za pomocą ręczników do rąk, takich jak Sika® Cleaner-350H lub odpowiedniego przemysłowego środka do czyszczenia rąk, i wody. Nie należy używać rozpuszczalników na skórę.
Mechanizm utwardzania:

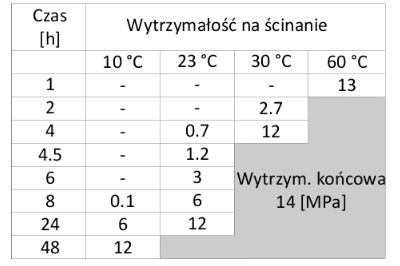

Utwardzanie SikaPower®-4720 następuje w wyniku reakcji chemicznej dwóch składników. Typowy przyrost wytrzymałości podany jest w poniższej tabeli.
Informacje o produkcie:
| Właściwości |
|
|
SikaPower®-4720 A
|
SikaPower®-4720 B
|
|
| BAZA CHEMICZNA |
|
|
| Kolor (CQP001-1) |
|
|
| Gęstość |
|
|
| Proporcja mieszania |
A:B objętościowo
|
2 : 1
|
| Stabilność (non-sag) |
|
Dobra
|
| Temperatura aplikacji |
|
10 ─ 30 °C
|
| Czas otwarty (CQP580-1, -6) |
|
60 minut A
|
| Czas otwarty mieszadła |
|
30 minut A
|
| Czas docisku (CQP580-1,-6) |
do osiągnięcia 1 MPa
|
4.5 godziny A/B
|
| Czas utwardzania |
80 % wytrzymałości
|
24 godziny A
|
| Twardość Shore'a D (ASTM D-2240) |
|
80
|
| Wytrzymałość na rozciąganie (CQP580-5) |
|
24 MPa
|
| Moduł Young'a (CQP580-1,-6) |
|
1900 MPa
|
| Wydłużenie przy zerwaniu (ASTM D-638) |
|
3 %
|
| Rozrywanie uderzeniowe (CQP580-1,-3) |
|
12 N/mm
|
| Temperatura zeszklenia (ASTM E-1640) |
|
73 °C
|
| Oporność cieplna (CQP513-1) |
1 godzina
|
190 °C
|
| Temperatura użytkowa |
|
-30 ─ 120 °C
|
| Czas składowania (CQP081-1) |
|
24 miesiące
|
|
CQP = Corporate Quality Procedure
|
A) 23 °C / 50 % w.w.
|
B) Podłoże 0.8 mm stal typu DC04
|
UWAGA: Produkt przeznaczony wyłącznie do użytku profesjonalnego. Przechowywać w miejscu niedostępnym dla dzieci. Stosować zgodnie z instrukcją producenta. W przypadku wystąpienia objawów niepożądanych – skontaktować się z lekarzem.
Szczegółowe informacje o bezpieczeństwie zawarte są w dokumentach TDS oraz MSDS dostępnych na stronie producenta.
Numer partii: znajduje się na opakowaniu. / Produkt może pochodzić z różnych partii produkcyjnych.
Producent:
Sika Poland Sp. z o.o.
ul. Karczunkowska 89
02-871 Warszawa
E-mail: sika.poland@pl.sika.com
Tel.: (0-22) 27-28-700
